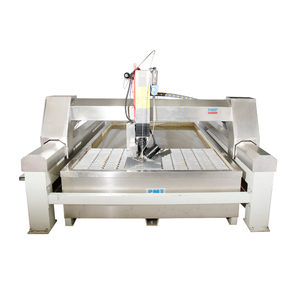

Machine de découpe au jet d'eau, tête de coupe à 5 axesAvantage de la machine de découpe au jet d'eau PMT
Obtenez une qualité de coupe parfaite avec notre shaper au jet d'eau.
Obtenez une précision de coupe jusqu'à 0,1 mm avec notre façonneur à jet d'eau, en tenant compte des joints de bord exacts et de la formation d'énigmes et de peintures murales ahurissantes.
Faites l'expérience d'une vitesse de coupe rapide, d'une cohérence et d'une compatibilité brillantes avec notre façonneur au jet d'eau.
Notre façonneur au jet d'eau considère l'alésage, la découpe et l'encadrement dans un cycle solitaire.
Améliorez l'espace de travail en réduisant l'influence des résidus et des clameurs sur les administrateurs grâce à notre façonneur à jet d'eau.
Notre innovation en matière de découpe au jet d’eau garantit un cycle de découpe des virus qui préserve la construction intérieure des matériaux.
Notre shaper au jet d’eau est la meilleure décision pour manipuler la porcelaine fragile et les matériaux composites.
Découpez un grand nombre de matériaux dont le métal, l'élastique, la mousse, le plastique, les matériaux composites, la pierre, les carreaux de faïence, le marbre et le verre avec notre shaper jet d'eau.
Parcourez différentes tailles, dont 6020,6030,8030

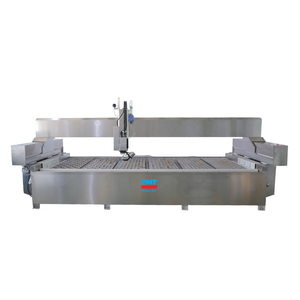

1. Table de travail et contrôleur
La table de découpe au jet d'eau PMT est équipée d'un cadre de transmission raffiné comprenant les tomahawks X, Y et Z, un réservoir d'eau, une tête de coupe, un cadre de graisse et un cadre de servomoteur.
Sa construction mécanique à portique est explicitement destinée à d'énormes machines mesurées, en tenant compte des distances de déplacement étendues le long des tomahawks X et Y, ce qui la rend raisonnable pour la manipulation de pièces ahurissantes et plus grandes que la moyenne.
Cette table de découpe est le meilleur cadre contrôlé par PC 2D de sa catégorie, comprenant le pivot Y, le receveur, le moyeu X, le moyeu Z (repose-tête de coupe), la tête de coupe, le tuyau haute pression et la boîte brute.Pour garantir la précision et la fluidité de l'activité, les tomahawks X et Y sont équipés d'aides droites et de vis à billes.
Modèle | 6020 | 6030 | 8030 | 12030 | |
Dimension(mm) | 7200*3500mm | 7200*4500mm | 9200*4500mm | 13200*4500mm | |
Max.plage de coupe | 6000*2000mm | 6000*3000mm | 8000*3000mm | 12000*3000mm | |
Déplacement de l'axe Z | 180mm | ||||
Système d'asservissement | Weihong,OEM Panasonic | ||||
rail linéaire à vis à billes | ABBA/TBI, marque taïwanaise | ||||
Précision de repositionnement | ±0,025 mm/m | ||||
Précision de coupe | ±0,1mm | ||||
Max.vitesse de course | 30 m/min | ||||
lubrification | Immersion dans l'huile | ||||

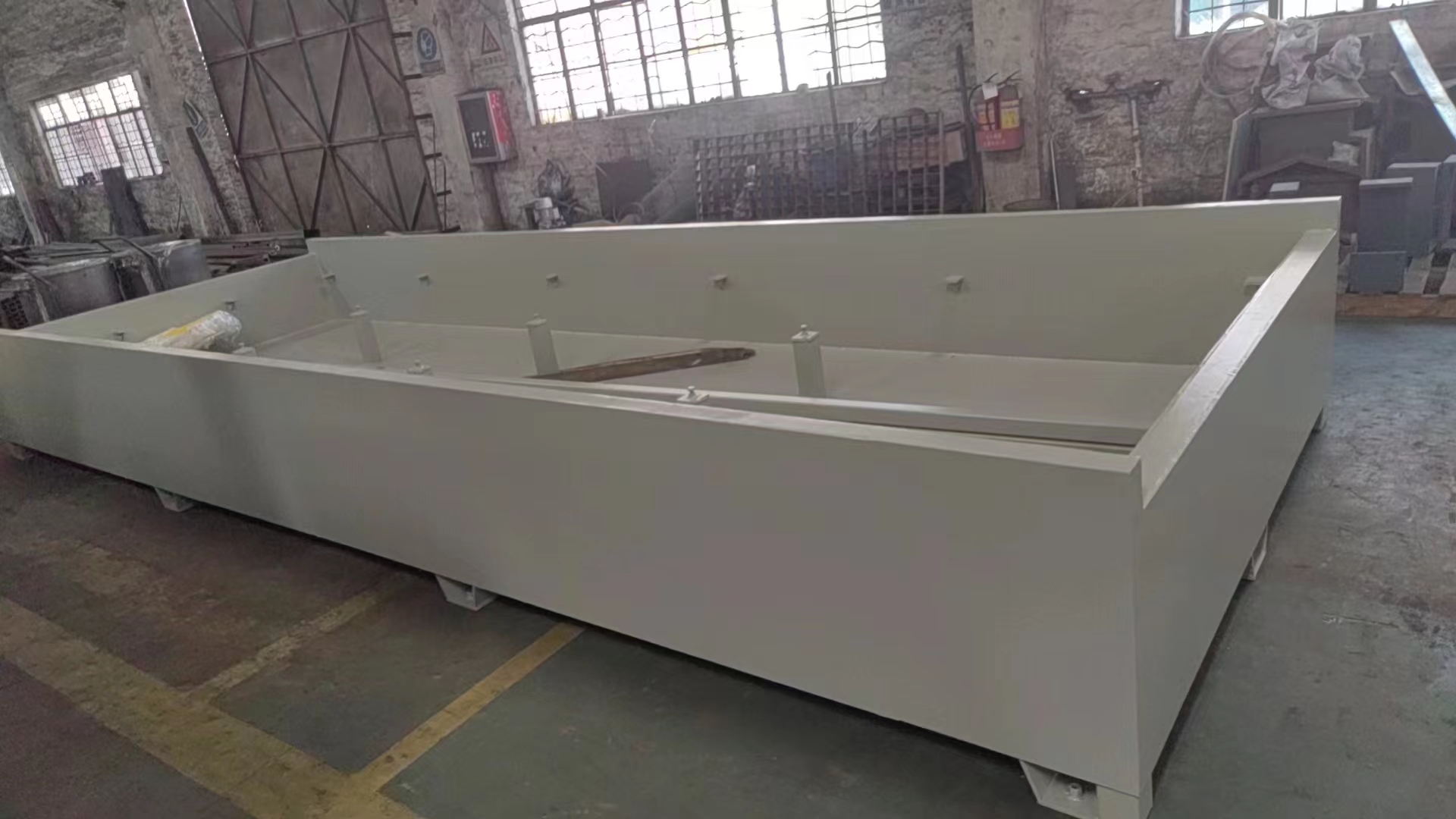

Matériel | Réservoir en acier inoxydable 203, poutre en acier moulé, couvercle en caoutchouc et en acier inoxydable | ||||
2.Structure de pompe haute pression ESL50
Dimension(L*L*H) | 1800*1000*1400mm |
Poids | 1200Kg |
Taux de puissance | 37kw/50ch |
Max.pression | 420Mpa /4200bar |
Pression de travail | 300-350Mpa |
Max.rejet d'huile | 104L/min |
Max.Débit | 3,7 L/min |
Source de courant | 380 V 50 Hz |
Approvisionnement en eau | ≥15,1 L/min |
Accumulateur | 1,5 litre |

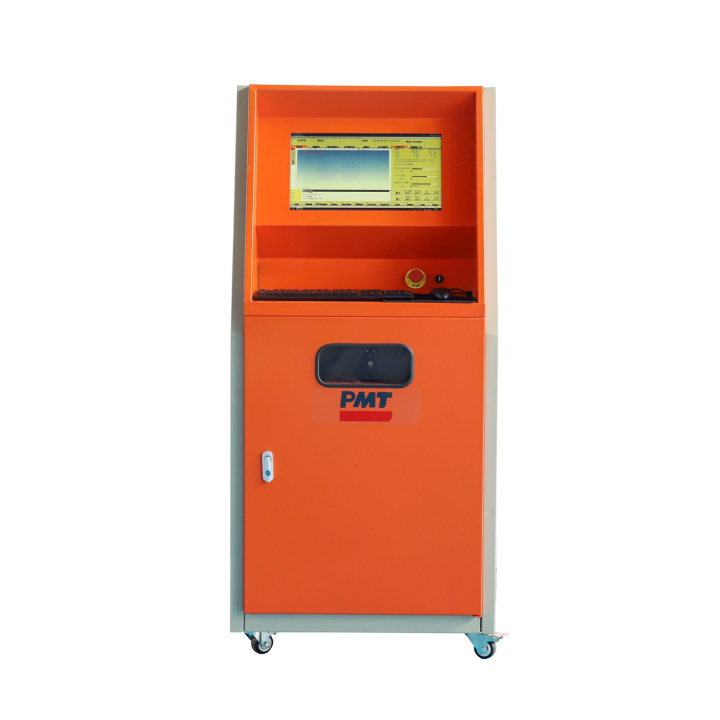

3. Contrôleur CNC
Source de courant | AC220V 50/60Hz |
Système de dessin | CAO automatique |
Système d'ordinateur | Windows 7 |
Fonction | Contrôleur à distance |
écran | Appliquer un écran LCD de 19 pouces |
Logiciel de jet d'eau NC-Studio-V10 | Prise en charge du fichier DXF et du code NC |

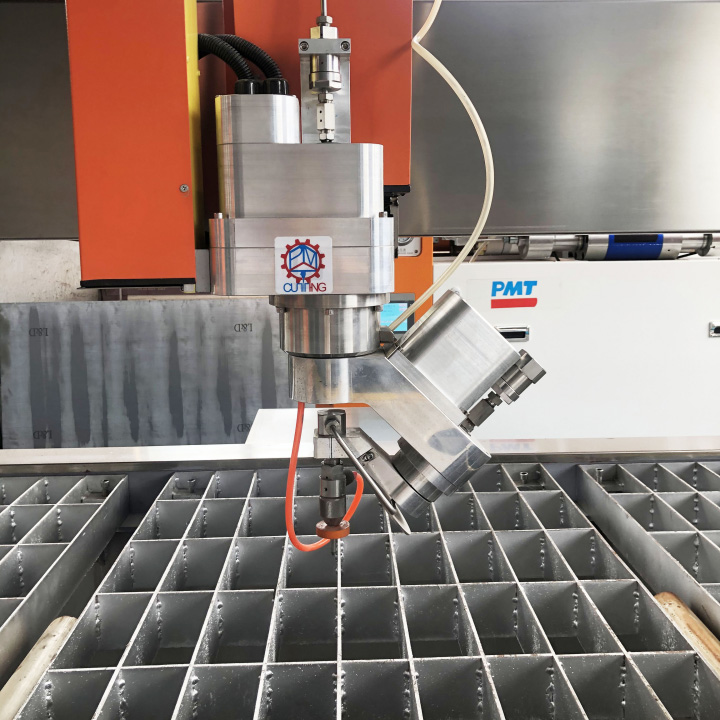

4.CA 5 axes système de coupe pour tête de coupe diamantée
Précision de repositionnement | ±0,02/1000mm |
Précision de coupe | ±0,15/1000mm |
Max.prussure | 420mpa |
Type d'orifice | Analyser 3 |
Type de buse | 7,14*1,02*76mm |
course de course de l'axe Z | 180mm |
Angle de rotation de l'axe A | ±67° |
Angle de rotation de l'axe C | ±360° |
Angle de coupe | ±45° |
application | Découpe 2D/3D |
5. Système d'alimentation abrasif
Dimension(L*L*H) | 700*700*1350mm |
Poids | 80 kg |
Max.capacité | 200 kg |
Max.alimentation en air comprimé | 2barres |
logiciel contrôlant le régulateur de réglage du moteur | |
Élimine les déchets abrasifs | |
Notre usine propose non seulement toutes sortes de machines à jet d'eau et de pièces de rechange pour jet d'eau, mais notre société vend également toutes sortes de machines à sculpter la pierre, de machines laser, de machines de découpe de ponts, de rectifieuses de bords, de machines à pas de rangée et de machines à corde, etc. !!!
Entrainement technique
1, principe de fonctionnement de base de la machine de découpe au jet d'eau à très haute pression2, principe de fonctionnement du système haute pression et de la suralimentation
3, remplacement des pièces scellées à haute pression, scellées à basse pression et à haute pression
4, maintenance du système haute pression et jugement et dépannage des pannes courantes
5, programmation, fonctionnement et fonctionnement CNC de la plate-forme de découpe NC
6, maintenance quotidienne de la plate-forme de coupe NC
7, installation d'équipement
8, contrôle abrasif et opération de transport et communication CNC
9, fonctionnement du logiciel CAD/CAM et communication CNC
10, principe de fonctionnement, maintenance, jugement et dépannage des pannes courantes des principales pièces fonctionnelles à haute pression, des commutateurs d'eau à haute pression et de la tête de coupe abrasive
L'emballage du produit
Lot de machines de découpe au jet d'eau : Nos trancheuses au jet d'eau sont soigneusement regroupées pour garantir la sécurité pendant le transport.Le paquet comprend un extérieur en bois massif, ainsi que des matériaux de regroupement délicats à l'intérieur.D'un autre côté, nous offrons le choix d'utiliser tous les regroupements de films délicats pour une assurance supplémentaire.Le lot contient le siphon HP, le lit de la table de découpe au jet d'eau avec tête de coupe, le régulateur de jet d'eau CNC, l'alimentateur de sable au jet d'eau et des pièces supplémentaires pour le siphon.L'ensemble des équipements de la machine à jet d'eau est empilé dans un support de 20 pieds ou de 40 pieds, avec des dimensions d'environ 30 à 40 mètres cubes et une charge de 4 000 à 6 000 kilogrammes.
Pièces de rechange pour jet d'eau : Pour garantir le transport protégé de nos pièces de rechange pour jet d'eau, nous utilisons un mélange de matériaux de regroupement délicats à l'intérieur et de regroupement de conteneurs à l'extérieur.Cela garantit que les pièces sont entièrement protégées pendant le voyage.En outre, nous pouvons imposer des nécessités de regroupement explicites en fonction des inclinations du client.
Délai de transport des machines : Nos délais de transport pour les machines à jet d'eau vont normalement de 15 à 30 jours.Nous nous efforçons de transmettre rapidement nos articles pour répondre aux problématiques de nos clients.
pièces de rechange jet d'eau : 1-7 jours
Profil de l'entreprise
Certifications
