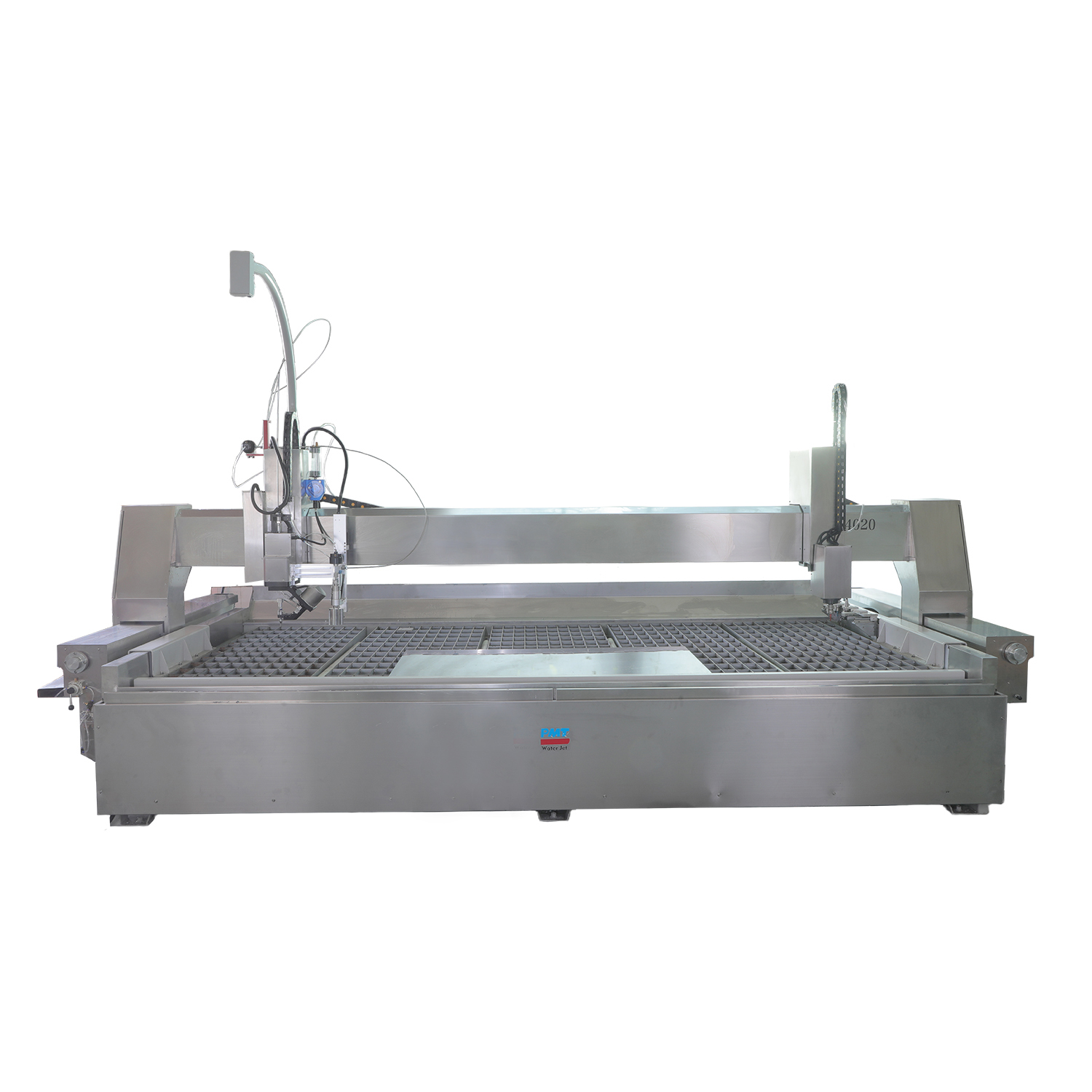

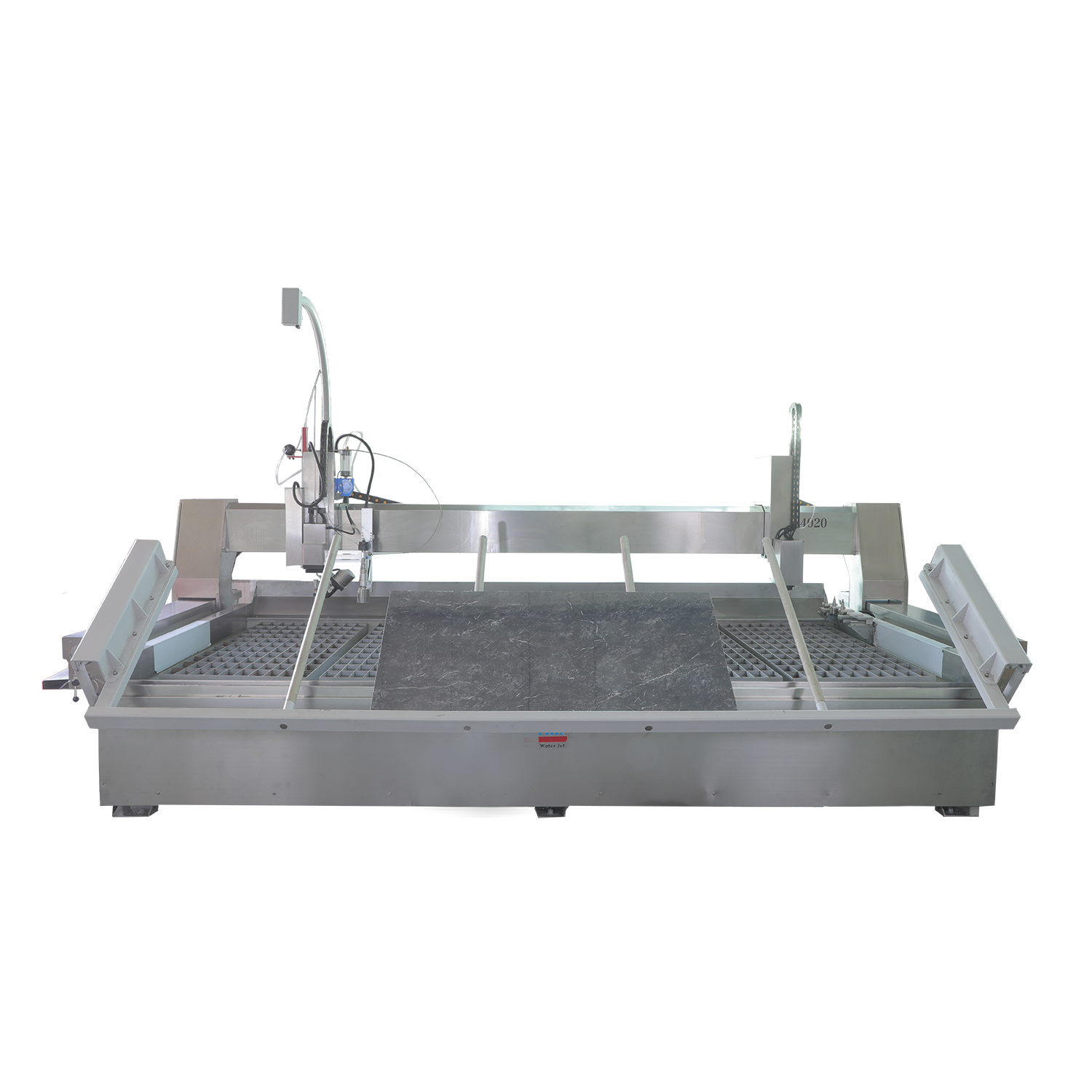

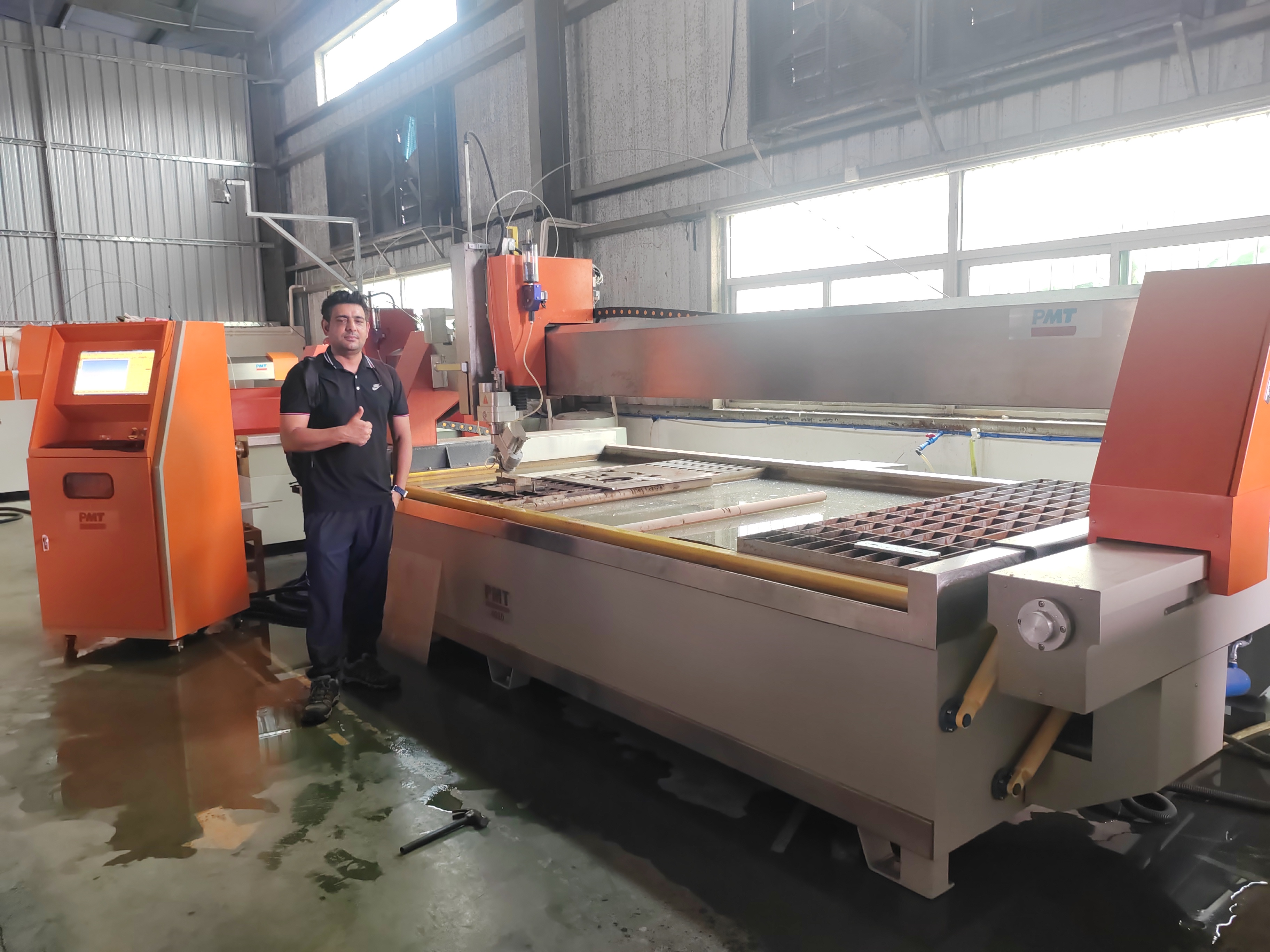

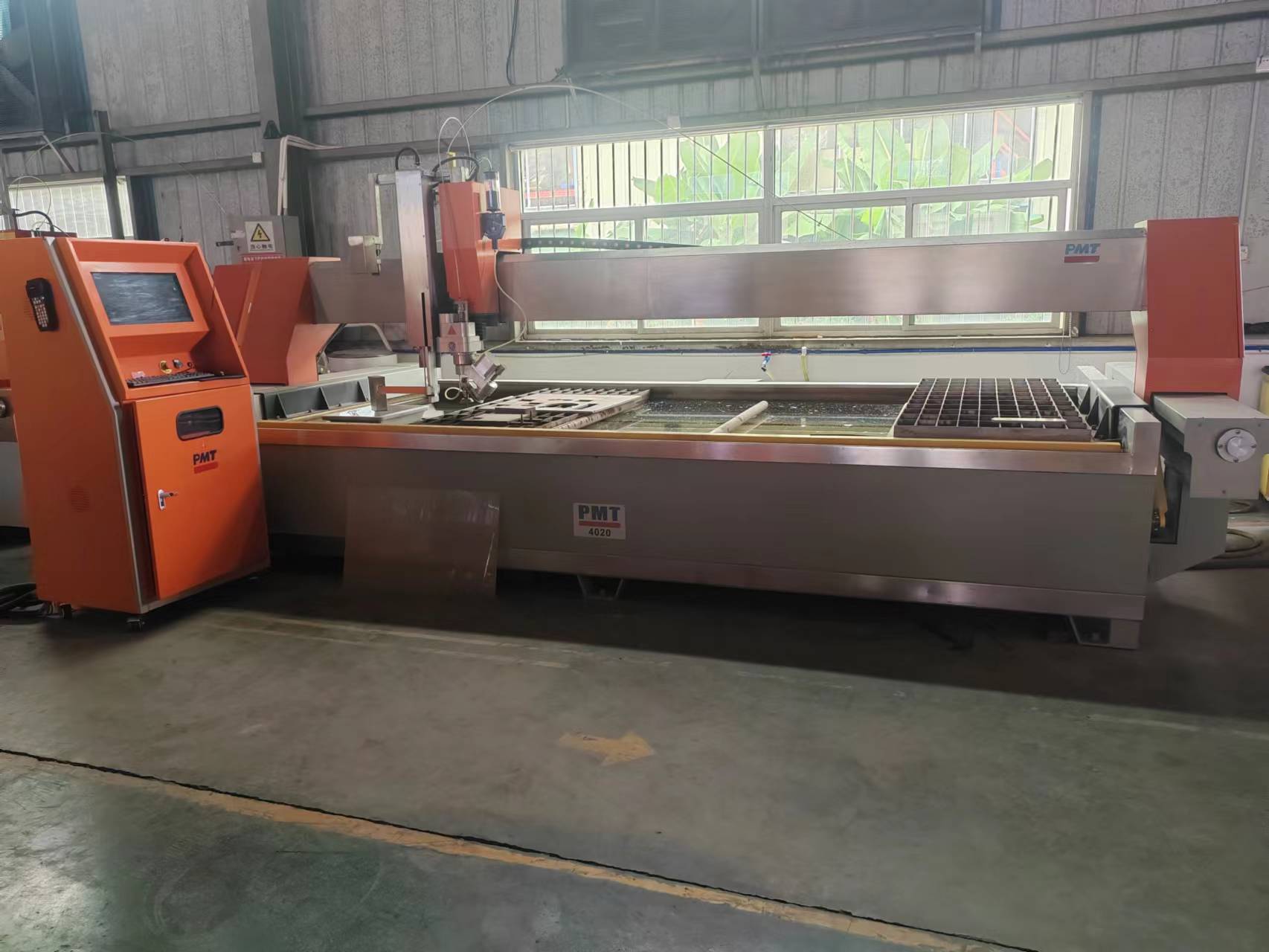

Machine de coupe à jet d'eau de tête à 5 axes
Avantage de PMT Water Jet Machine
1. La qualité de coupe lisse est parfaite.
2. La précision de coupe du coupe-eau est jusqu'à 0,1 mm. Les joints de bord sont réguliers et la coupe à jet d'eau peut également faire des puzzles et des peintures murales très complexes.
3. La vitesse de coupe est rapide, et la cohérence des produits et l'interchangeabilité sont très bonnes.
4. Forage, coupe et formation peuvent être effectués immédiatement.
5. Améliorez l'environnement de travail et réduisez l'impact de la poussière et du bruit sur l'opérateur.
6. La coupe du jet d'eau est une coupe à froid qui n'endommage pas la structure interne du matériau.
7. Il s'agit de la seule machine pour traiter les matériaux composites et la porcelaine fragile.

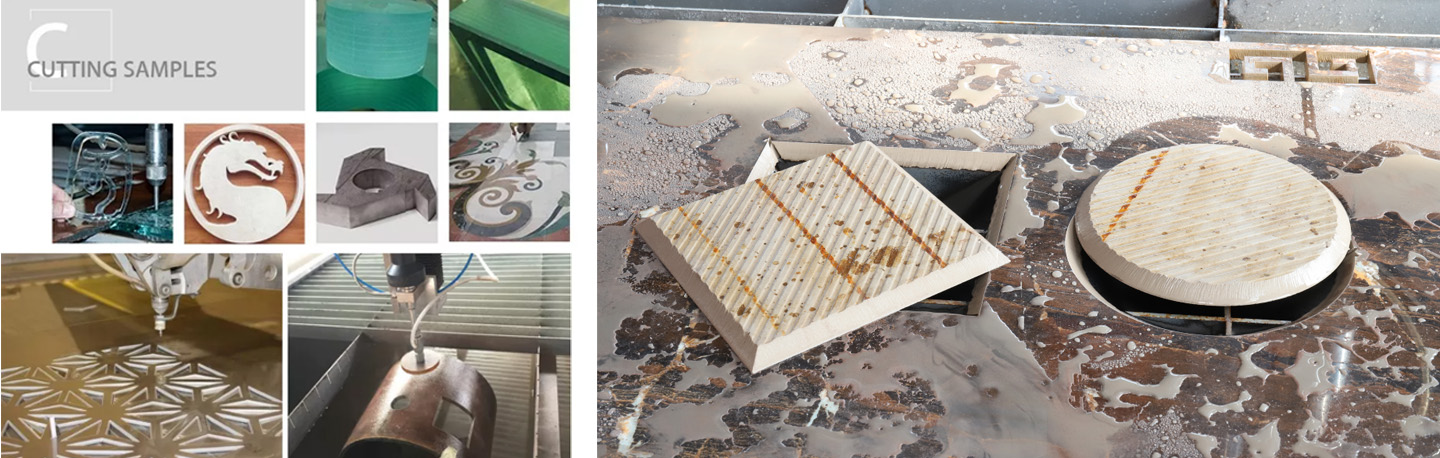

8. Cutter à jet d'eau peut couper du métal, du caoutchouc, de la mousse, du plastique, des matériaux composites, de la pierre, des carreaux de céramique, du marbre, du verre, etc.
9. Environ la taille, nous avons 4000 * 2000 mm, 3000 * 2000 mm, 2000 * 1500 mm, 2500 * 1500 mm, 6000 * 2000 mm ect, que vous voulez?

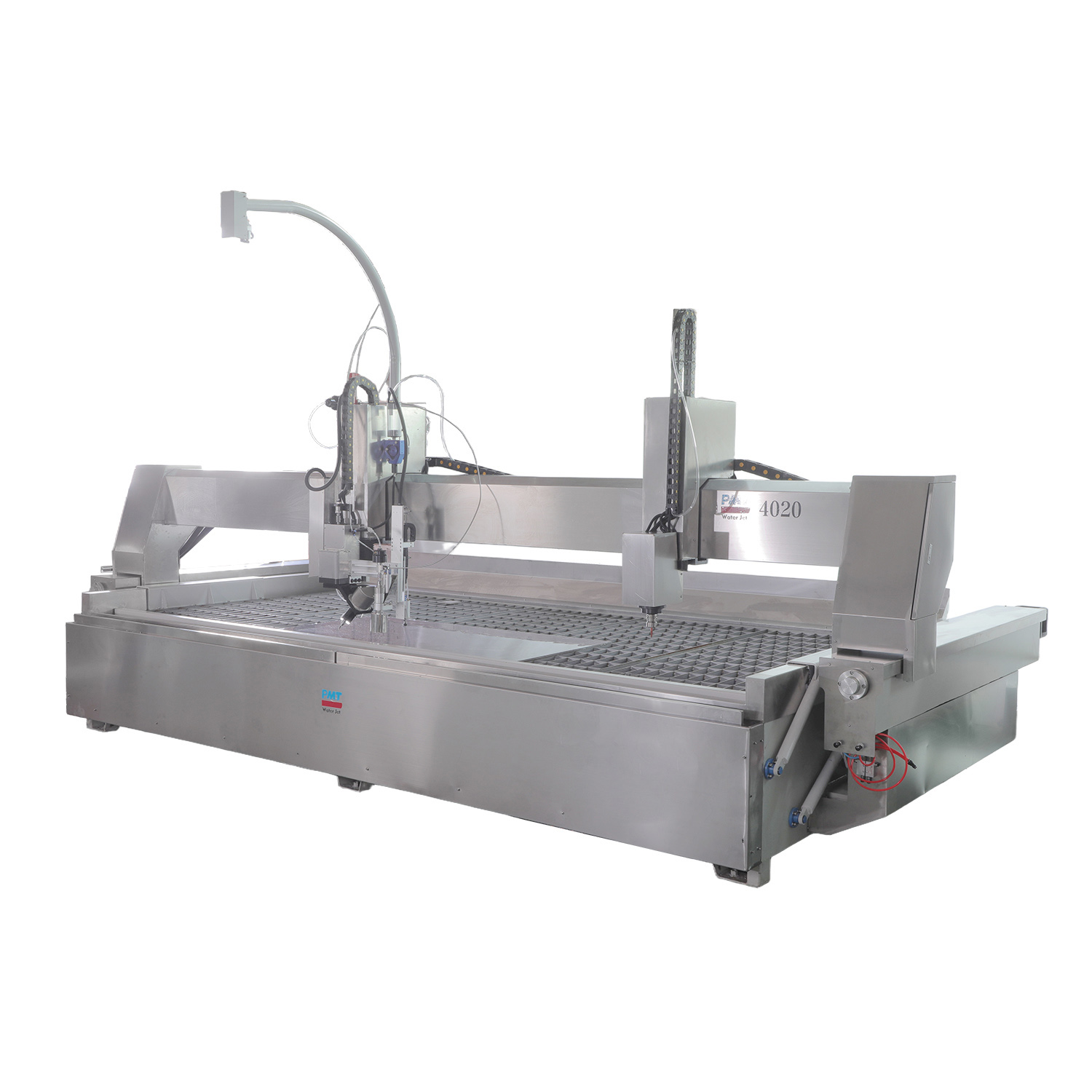

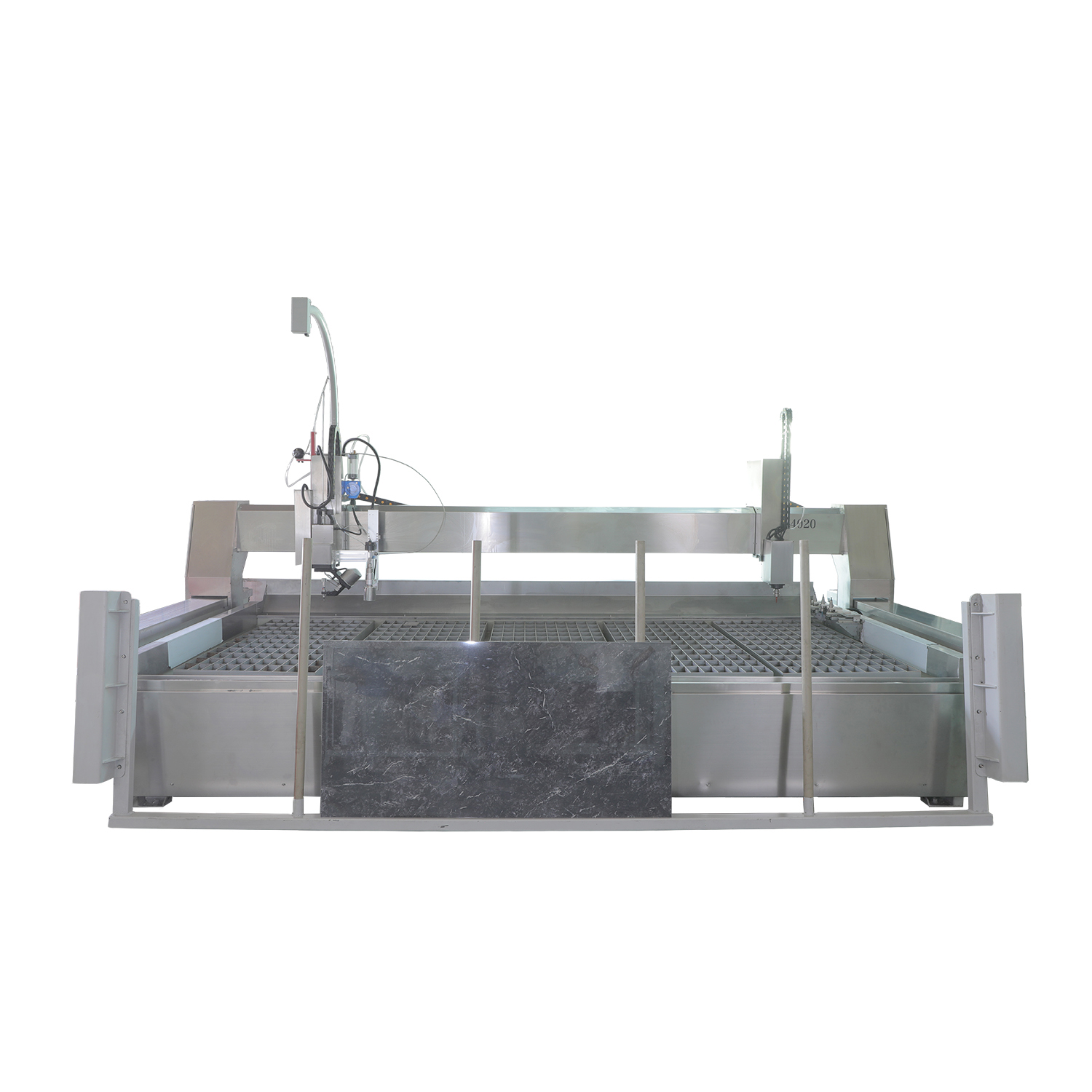

1. Table et contrôleur de travail
PMT La table de coupe à jet d'eau se compose d'une partie de transmission avec l'axe x, l'axe Y et l'axe z, le réservoir d'eau, la tête de coupe, la pièce de lubrification et le système de conduite du servo. La structure mécanique de portique est adaptée aux machines de grande taille, à longue distance de course de l'axe x et y, adaptée pour le traitement d'une variété de pièces de grande taille complexes.
La table de coupe est une table contrôlée par PC 2D, composée de l'axe Y, du receveur, de l'axe X, de l'axe Z (repos de la tête), de la tête de coupe, du tuyau haute pression et de la boîte abrasive. L'axe x et l'axe y sont installés avec un guide linéaire et une vis à billes.
Modèle | 2015 | 2515 | 3020 | 4020 | 6020 |
Dimension (mm) | 2650 * 2150 mm | 3100 * 2150 mm | 4500 * 2300 mm | 5250 * 2300 mm | 7300 * 3100 mm |
Max. plage de coupe | 2000 * 1500 mm | 2500 * 1500 mm | 3000 * 2000 mm | 4000 * 2000 mm | 6000 * 2000 mm |
Voyage de l'axe z | 180 mm | ||||
Système de service | Weihong, OEM Panasonic | ||||
rail linéaire à vis | ABBA / TBI, marque Taiwan | ||||
Exactitude de répositionnement | ± 0,025 mm / m | ||||
Précision | ± 0,1 mm | ||||
Max. vitesse de course | 15m / min | ||||
lubrification | Immersion à l'huile | ||||
Matériel | 203 réservoir de matériau en acier sans joie, poutre en acier coulé, caoutchouc et couvercle en acier inoxydable | ||||

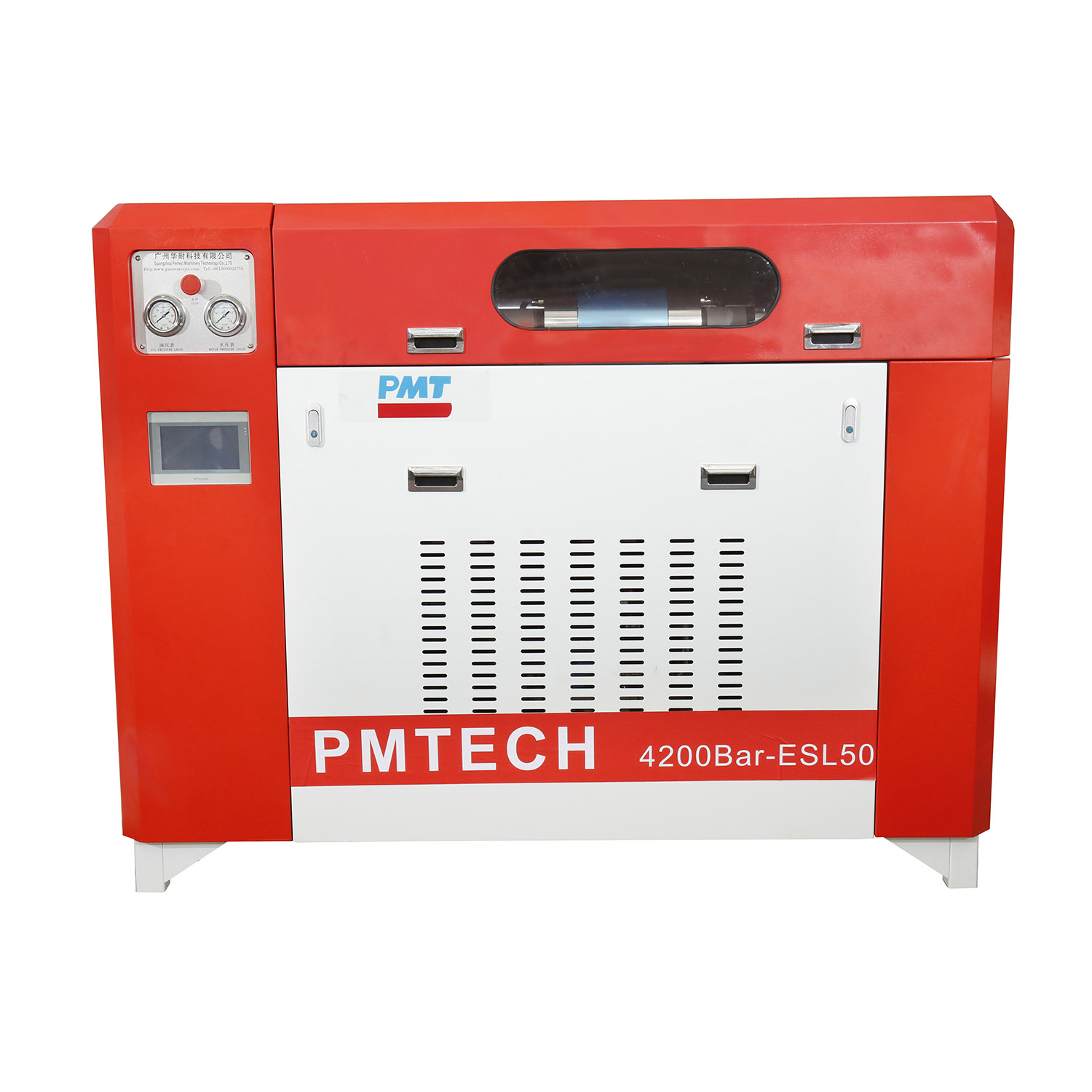

2. Structure de la pompe à pression haute ESL50
Dimension (l * w * h) | 1800 * 1000 * 1400 mm |
Poids | 1200 kg |
Taux d'électricité | 37 kW / 50HP |
Max. pression | 420MPA / 4200BAR |
Pression de travail | 300-350MPA |
Max. décharge de pétrole | 104L / min |
Max. Débit | 3,7L / min |
Alimentation électrique | 380 V 50Hz |
Approvisionnement en eau | ≥15,1 L / min |
Accumulateur | 1,5 litre |
Système d'approvisionnement en eau
Le moteur principal a besoin de deux sources d'eau pour la coupe et le refroidissement, nous avons donc besoin de deux drainages: le drainage d'eau de refroidissement et le drainage des fuites d'eau.
La définition spéciale est répertoriée ci-dessous:
Eau de coupe: l'intensificateur doit être fourni avec de l'eau de 20-1000psi (1,4-6,9bar). L'eau d'entrée ne doit pas moins que l'eau de sortie de 1,5 fois.
Eau de refroidissement (pour l'échangeur de chaleur): L'échangeur de chaleur est utilisé pour régler la chaleur accumulée dans l'huile hydraulique.
Système Hydraulique
Le système hydraulique est constitué de systèmes de pression, de filtration et de refroidissement. Le principe d'intensification est: un moteur de 37 kW entraîne la pompe hydraulique, puis la pompe pressera l'huile hydraulique jusqu'à 20 MPa max.
Système d'intensiver de WaterJet
Le système d'intensification se réfère principalement à l'intensificateur, mais il comprend également d'autres composants du circuit d'eau qui font de l'eau de pression inférieure en eau à haute pression. Plus précisément, il comprend l'intensificateur, l'accumulateur, le tube à haute pression, le connecteur, etc. L'intensificateur fait partie du système d'intensification. Une section pour le principe, la structure et la maintenance de l'intensificateur est contenue dans ce manuel.
Système de contrôle électrique
Le système de commande électrique est intégré dans le panneau de configuration, y compris le circuit de commande PC et de commande. Ce système de contrôle est utilisé pour démarrer / arrêter le moteur principal et régler la vitesse. La fonction de l'affichage, des boutons et des boutons du panneau est répertorié ci-dessous.
'Indicateur d'alimentation ' 'METTAGE DE TRANSFICATION ' 'METTRE DE CARRENCE ' 'Master Switch ' 'Pump & Main Engine Switch ' 'High Pression / Abrasif Switch ' 'Emergency Stop '

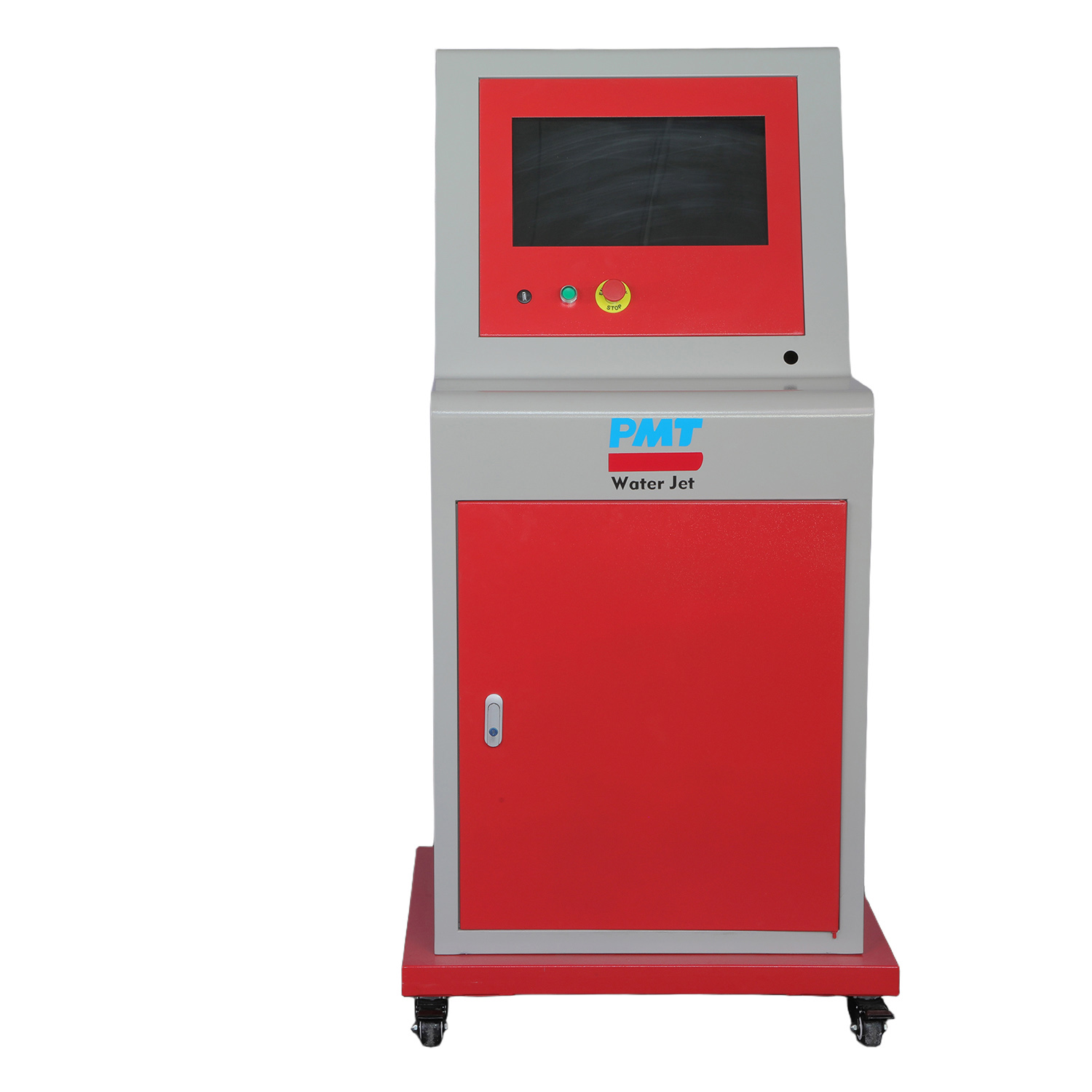

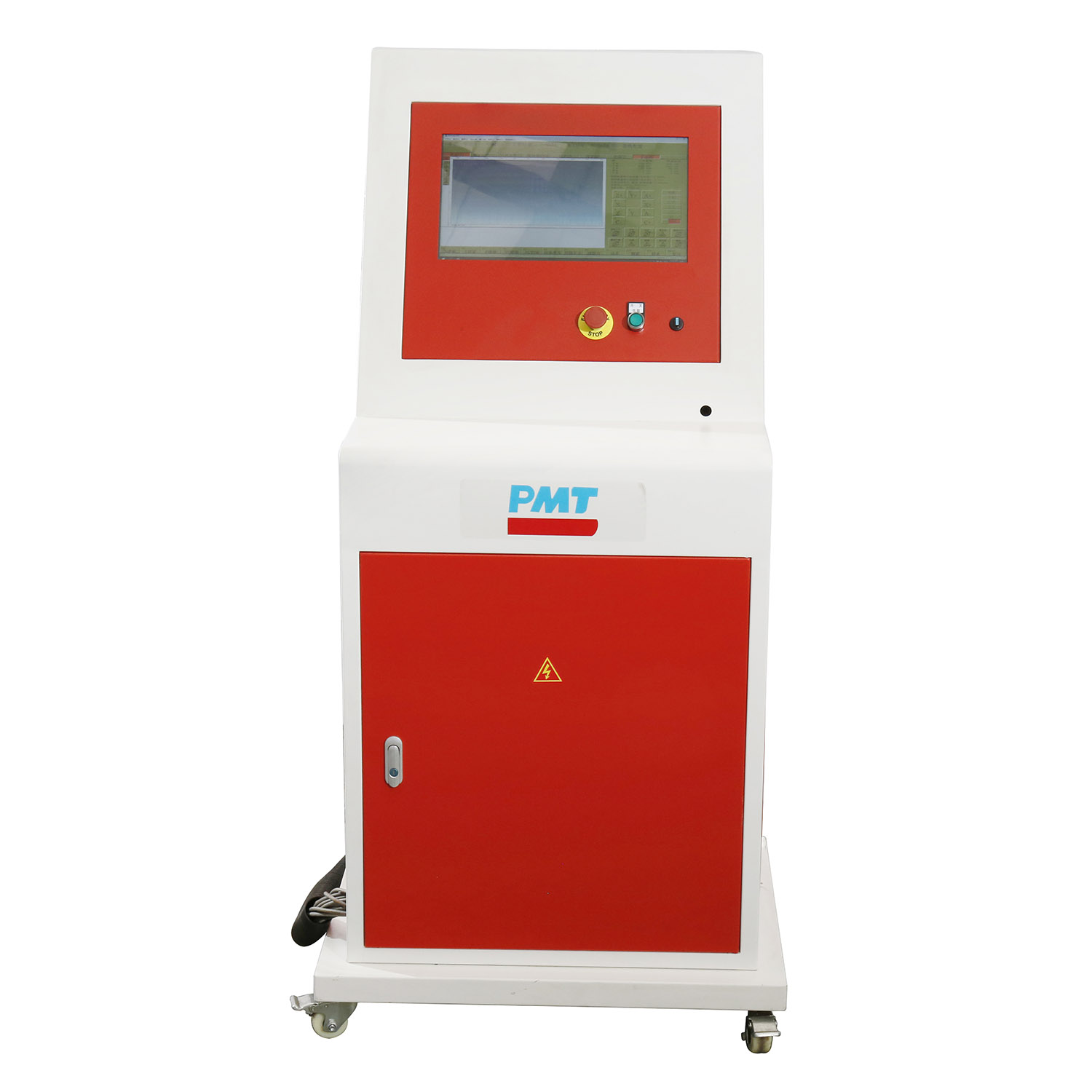

3. CNC CONTRÔLEUR
Alimentation électrique | AC220V 50 / 60Hz |
Système de dessin | Cadré automatique |
Système informatique | Windows 7 |
Fonction | Contrôleur à distance |
écran | Appliquer l'écran LCD de 19 pouces |
Logiciel de jet d'eau NC-Studio-V10 | Prise en charge du fichier DXF et du code NC |

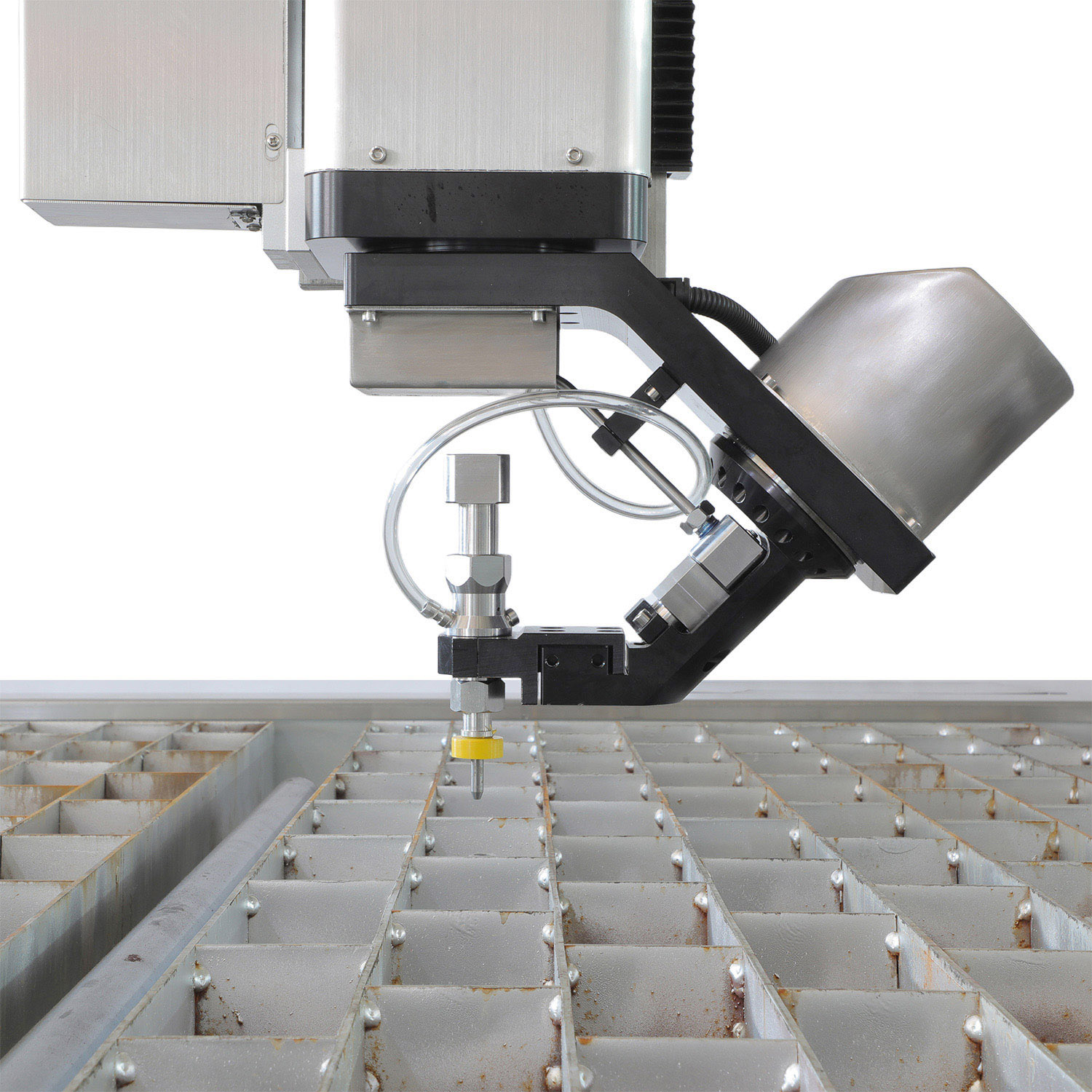

4. Système de coupe AC 5 axe pour la tête de coupe de diamant
Exactitude de répositionnement | ± 0,02 / 1000 mm |
Précision | ± 0,15 / 1000 mm |
Max. prusque | 420MPA |
Type d'orifice | Analyse 3 |
Type de buse | 7.14 * 1.02 * 76 mm |
Voyage de course de l'axe z | 180 mm |
Angle de rotation de l'axe A | ± 67 ° |
Angle de rotation de l'axe C | ± 360 ° |
Angle de coupe | ± 45 ° |
application | Coupe 2D / 3D |

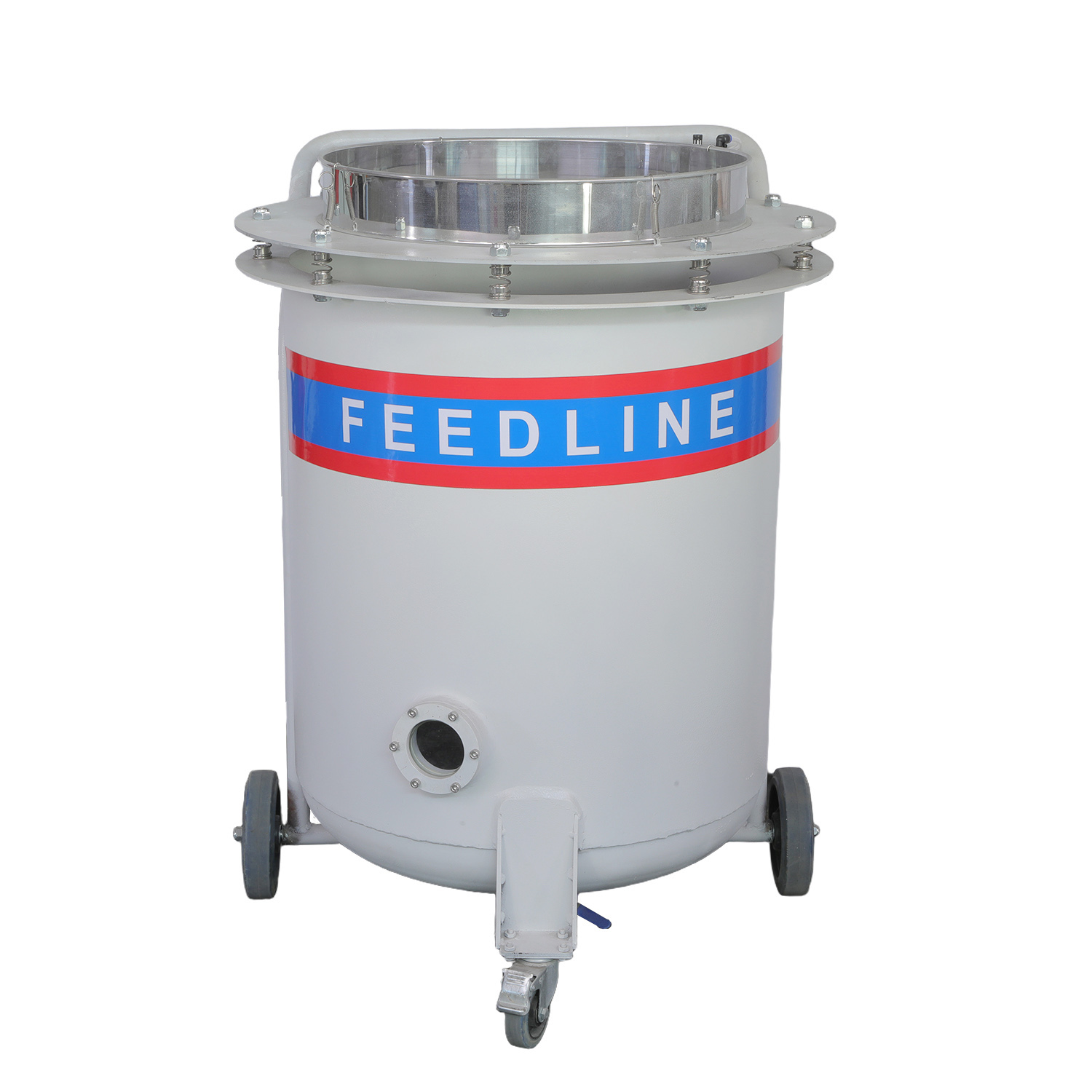

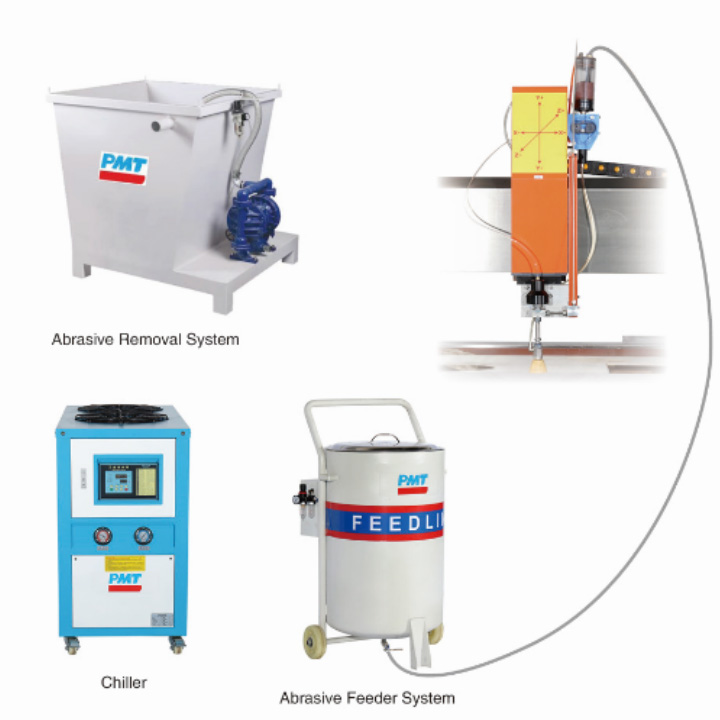

5. Système d'alimentation abrasive
Dimension (l * w * h) | 700 * 700 * 1350 mm |
Poids | 80 kg |
Max. capacité | 200 kg |
Max. Alimentation de la pression atmosphérique | 2BAR |
Logiciel contrôlant le régulateur de réglage du moteur | |
Élimine les déchets abrasifs | |
6, Systerm de chargement au sol
La vitesse de coupe de la mini machine à découper à jet d'eau varie en fonction du matériau, de l'épaisseur, de la qualité de coupe souhaitée, de la pression de l'eau et de la configuration de la machine elle-même, généralement pour PMT Water Jet, vous pouvez trouver la vitesse suivante juste pour votre référence.
Notre usine a non seulement toutes sortes de tailles de machines à réaction d'eau et de pièces de rechange à jet d'eau, mais aussi notre entreprise vend toutes sortes de machines à sculpture en pierre, de machines laser, de machines à découper, de machines de broyage de bord, de machines à bandoulière et de machines à corde et ainsi de suite !!!
Formation technique
1, principe de travail de base de la machine à découper à jet d'eau super haute pression
3, remplacement des pièces scellées à haute pression, scellées à basse pression et à haute pression
4, maintenance du système à haute pression et jugement et dépannage des échecs communs
5, CNC Programmation et opération et opération de la plate-forme de coupe NC
6, maintenance quotidienne de la plate-forme de coupe NC
7, installation d'équipement
8, opération de contrôle et de transport abrasif et communication CNC
9, fonctionnement du logiciel CAD / CAM et de la communication CNC
10, principe de travail, maintenance et jugement et dépannage des défaillances communes des principales pièces fonctionnelles à haute pression, interrupteurs d'eau à haute pression et tête de coupe abrasive
Service après-vente
1, garantie gratuite pour toute la machine pendant un an ou 2000 haute pression / heure 2, formation de deux membres du personnel pour l'exploitation et la maintenance de l'équipement et un opérateur informatique pour l'utilisateur
3, installation et mise en service en ligne (l'utilisateur est responsable de la carte et de l'hébergement)
4, maintenance à vie
5, pour garantir l'approvisionnement à long terme en pièces de rechange
6, pour profiter de la mise à niveau des prix spéciaux lorsqu'il y a de nouveaux produits et technologies
7, Temps de réponse de réparation: Pendant la période d'assurance qualité, lorsque l'équipement de l'utilisateur échoue, réagissez dans les 24 heures suivant l'avis de réception. Pour un échec commun, ordonnez à l'utilisateur de reprendre la production dès que possible par téléphone ou par e-mail
Emballage de produit
WATE Jet Out Machine Package: Ensemble en bois côté, à l'intérieur des packages souples ou à la totalité du film doux et assurez-vous de la sécurité. y compris la pompe HP, le lit de table de coupe à jet avec tête de coupe, le contrôleur de jet d'eau CNC, le mangeoire de sable à jet d'eau, les pièces de rechange avec la pompe, le chargement par un récipient de 20 pieds ou 40 pieds. Environ 30 à 40 cbm, 4000 à 6000 kg, un équipement de machine à jet d'eau entier.
Pièces de rechange à jet d'eau: emballage doux à l'intérieur, emballage de carton à l'extérieur. Sable de grenat abrasif à jet d'eau: emballage par * 25 kg de petit emballage + 40 sacs dans un grand sac. Le package des voies qu'Aslo peut en fonction de l'exigence du client.
Délai de livraison pour les machines: 15-30 jours
Pièces de rechange à jet d'eau: 1 à 7 jours

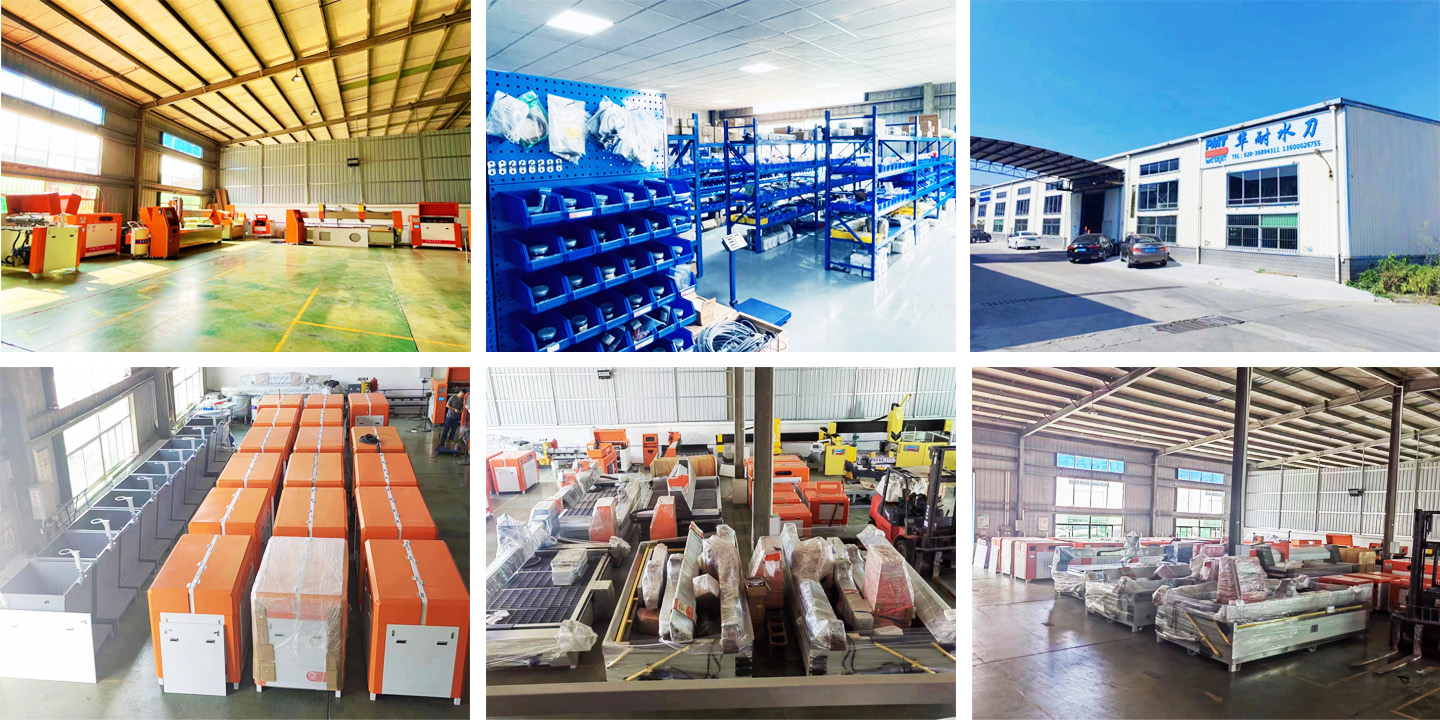

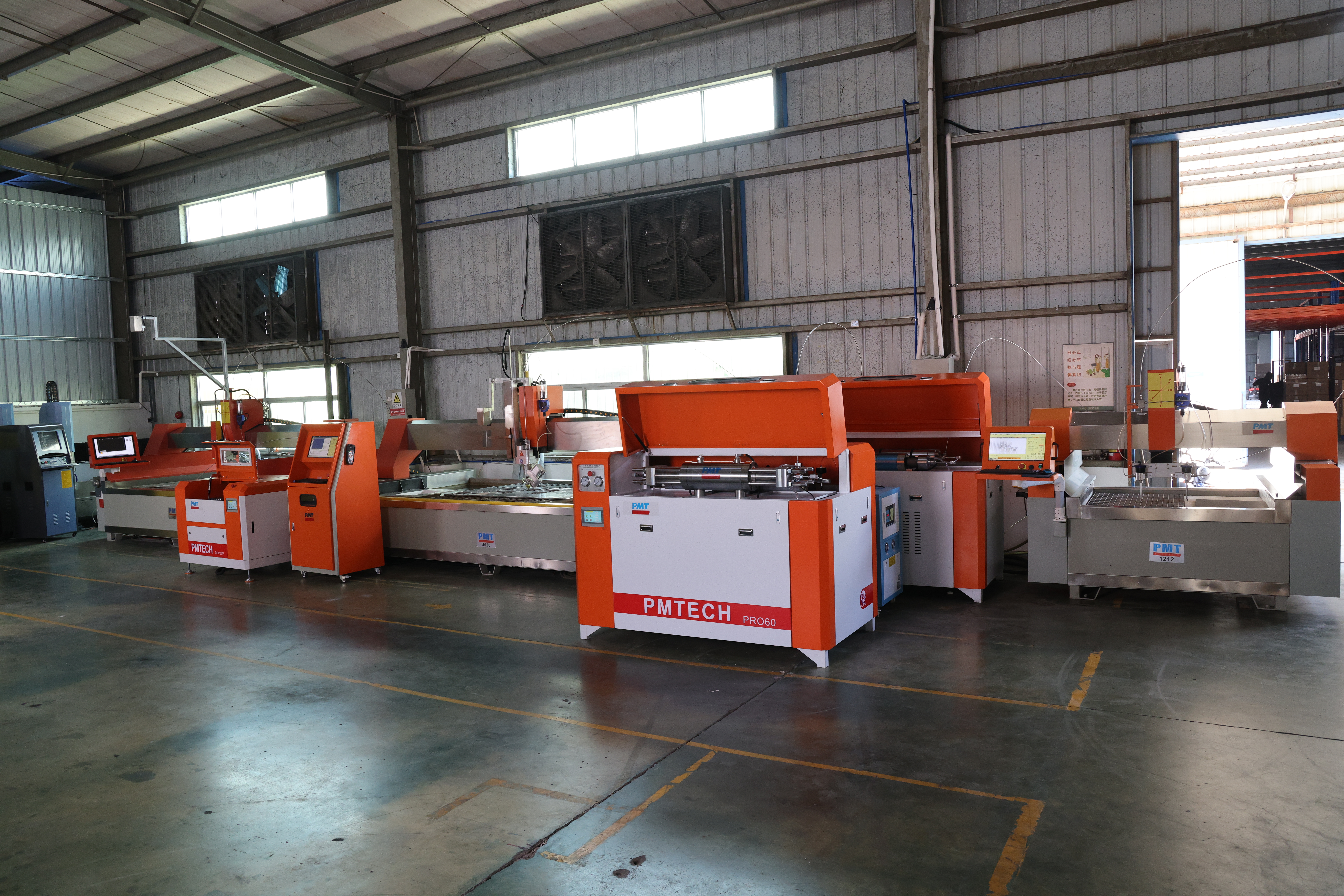

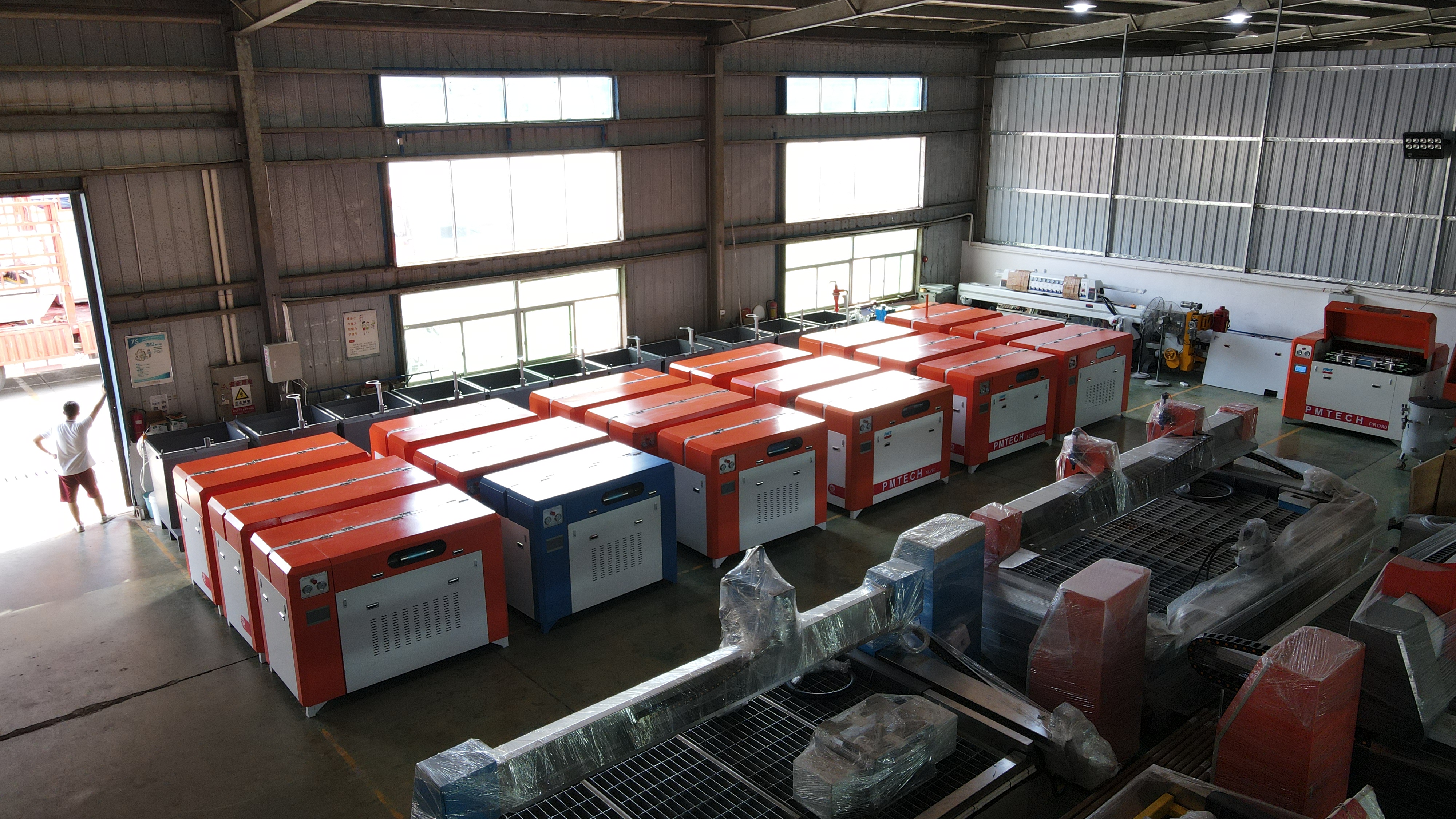

Profil de l'entreprise
Guangzhou Perfect Machinery Technology Co., Ltd. (PMT) est situé dans le district de Huadu, Guangzhou, à 10 kilomètres de l'aéroport international de Canton. PMT La société a fabriqué des machines de coupe à jet d'eau de haute qualité. La coupe parfaite est notre engagement envers les clients.
Après plus de 10 ans de sédimentation et de développement, la société PMT est devenue une entreprise nationale de haute technologie qui intègre la recherche et le développement, la production, les ventes et la technologie. Adhérant à la philosophie commerciale de 'Quality First, Service First ', nous fournissons aux clients des solutions à guichet unique pour la pierre, le verre de tuile en céramique et le traitement des métaux. Nos technologies de pointe et nos services fiables ont reçu des éloges unanimes de la part des clients du monde entier.
Certifications
