Une caractéristique remarquable de la table de coupe PMT est sa structure mécanique de portique. Cette conception est parfaitement adaptée aux machines de grande taille, permettant des distances de voyage prolongées le long des axes x et y. Cette polyvalence le rend particulièrement adapté au traitement d'une grande variété de pièces complexes et surdimensionnées. Que vous vous attaquiez à des conceptions complexes ou à des projets importants, la table de coupe PMT Water Jet est à la hauteur de la tâche.
PMT Avantage de la machine à découper à jet d'eau
1. La qualité de la coupe en mode est parfaite.
2. La précision de coupe du coupe-eau est jusqu'à 0,1 mm. Les joints de bord sont réguliers et la coupe à jet d'eau peut également faire des puzzles et des peintures murales très complexes.
3. La vitesse de réduction est rapide, et la cohérence des produits et l'interchangeabilité sont très bonnes.
4. Forage, coupe et formation peuvent être effectués immédiatement.
5. Améliorez l'environnement de travail et réduisez l'impact de la poussière et du bruit sur l'opérateur.
6. La coupe du jet d'eau est une coupe à froid qui n'endommage pas la structure interne du matériau.
7. Il s'agit de la seule machine pour traiter les matériaux composites et la porcelaine fragile.
8. Cutter à jet d'eau peut couper du métal, du caoutchouc, de la mousse, du plastique, des matériaux composites, de la pierre, des carreaux de céramique, du marbre, du verre, etc.
À propos de la taille, nous avons 4000 * 2000 mm, 3000 * 2000 mm, 2000 * 1500 mm, 2500 * 1550 mm, 6000 * 1950 mm ect, que vous voulez?
Notre Finder Laser Edge, qui glisse sur le tube de mise au point, permet aux opérateurs de machines d'établir rapidement des points de localisation, des bords, des centres de matériaux et des centres de pièces de la table des solutions de coupe Semyx.
1. Table et contrôleur de travail

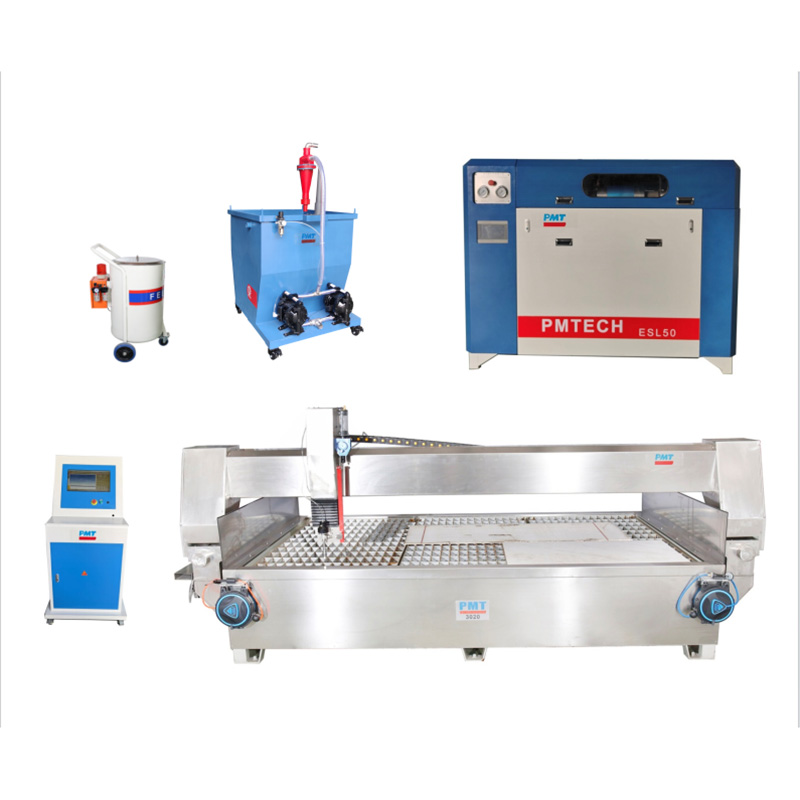

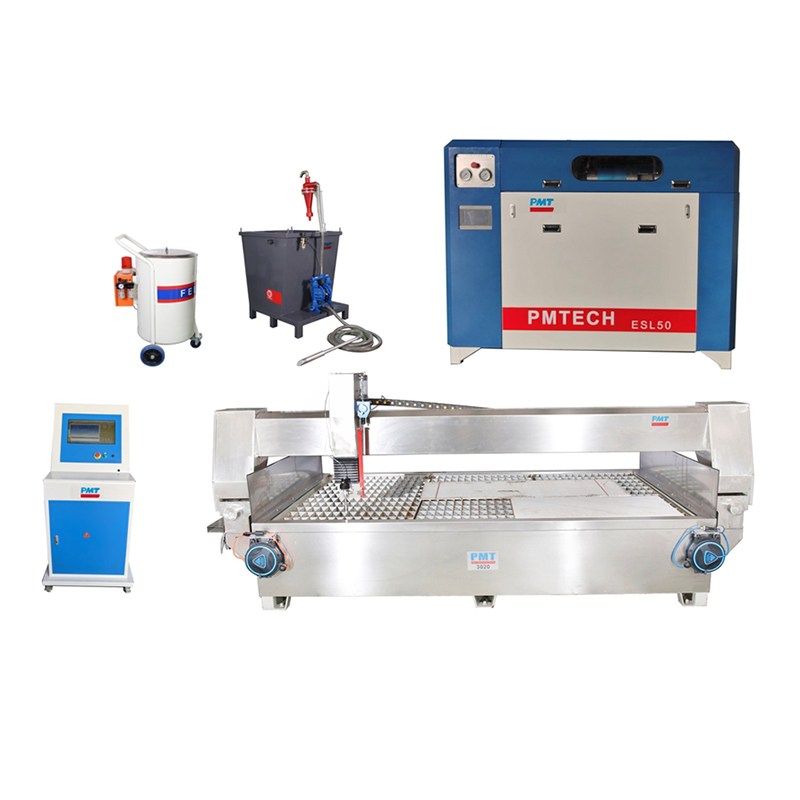

La table de coupe est une table 2D contrôlée par ordinateur, avec l'axe Y, le receveur, l'axe X, l'axe Z (porte-tête de coupe), la tête de coupe, le tuyau haute pression et la boîte abrasive. L'axe des x et les axes Y sont équipés de guides linéaires et de vis à billes pour un contrôle de mouvement précis.
Modèle | 2015 | 2515 | 3020 | 4020 | 6020 |
Dimension (mm) | 2650 * 2150 mm | 3100 * 2150 mm | 4500 * 2300 mm | 5250 * 2300 mm | 7250 * 2300 mm |
Max. plage de coupe | 2000 * 1600 mm | 2000 * 1500 mm | 3200 * 1750 mm | 4000 * 1750 mm | 6000 * 1750 mm |
Voyage de l'axe z | 180 mm | ||||
Système de service | Weihong, OEM Panasonic | ||||
rail linéaire à vis | ABBA / TBI, marque Taiwan | ||||
Exactitude de répositionnement | ± 0,025 mm / m | ||||
Précision | ± 0,1 mm | ||||
Max. vitesse de course | 15m / min | ||||
lubrification | Immersion à l'huile | ||||
Matériel | 203 réservoir de matériau en acier sans joie, poutre en acier coulé, caoutchouc et couvercle en acier inoxydable | ||||
2. Caractéristique
Les rails de guidage et les vis à billes de nos tables de coupe à jet d'eau sont entièrement immergés dans un réservoir d'huile, garantissant une lubrification optimale et empêchant l'usure causée par des matériaux abrasifs et des éclaboussures d'eau. Cette caractéristique unique garantit non seulement une précision de coupe exceptionnelle, mais prolonge également considérablement la durée de vie de la machine. Il aborde efficacement la question de la détérioration de l'exactitude couramment observée dans les machines de coupe à jet d'eau conventionnelles. De plus, notre technologie de coupe assure une précision cohérente, quelle que soit la journée.
1. Stabilité améliorée: Nos tables de coupe à jet d'eau utilisent un mécanisme de transmission à l'huile qui offre une stabilité supérieure par rapport aux transmissions traditionnelles. Ce système avancé permet un contrôle précis sur la vitesse de coupe, la pression et la direction, garantissant des performances optimales.
2. Bruit réduit: le mécanisme de transmission immergé d'huile utilise de l'huile finie de haute qualité pour la lubrification. Contrairement aux graisses ou aux lubrifiants liquides utilisés dans les mécanismes conventionnels, l'huile finie offre une efficacité de lubrification supérieure tout en générant un bruit minimal. Il en résulte une opération plus silencieuse pendant le processus de coupe.
3. Entretien pratique: nos tables de découpe à jet d'eau équipées d'un mécanisme de transmission immergé à l'huile nécessitent un entretien simplifié par rapport aux systèmes traditionnels. L'effet de lubrification durable de l'huile finie réduit considérablement la fréquence du remplacement de l'huile, entraînant une baisse des coûts d'entretien.
4. durée de vie du service étendu: le mécanisme de transmission immergé d'huile offre une durée de vie considérablement plus longue par rapport aux mécanismes conventionnels. Contrairement aux systèmes traditionnels qui souffrent souvent d'une usure due à une mauvaise lubrification, le mécanisme de transmission immergé par l'huile empêche de tels problèmes. Il élimine le risque de défaillance des composants, en particulier dans les parties critiques comme les roulements, garantissant des performances optimales et une longévité.
3. Couper l'échantillon
La vitesse de coupe de notre mini machine à découper à jet d'eau peut varier en fonction de facteurs tels que le type de matériau, l'épaisseur, la qualité de coupe souhaitée, la pression de l'eau et la configuration spécifique de la machine. Bien qu'il soit important de noter que ces vitesses sont fournies comme référence pour les machines à jet d'eau PMT, les vitesses de coupe réelles peuvent différer.
Veuillez garder à l'esprit qu'une vitesse de coupe optimale doit être déterminée en fonction de vos besoins spécifiques et des caractéristiques du matériau en cours.
